Verdelers

Passieve componenten

Inleiding
Passieve componenten bestaan uit electronica componenten, zoals spoelen, condensatoren en weerstanden. Omdat er geen versterker elementen worden toegepast zullen deze componenten de RF-signalen altijd, in meer of midere mate verzwakken. We kunnen onderscheid maken tussen symetrische en NIET-symeterische verdelers.

Symetrische verdelers

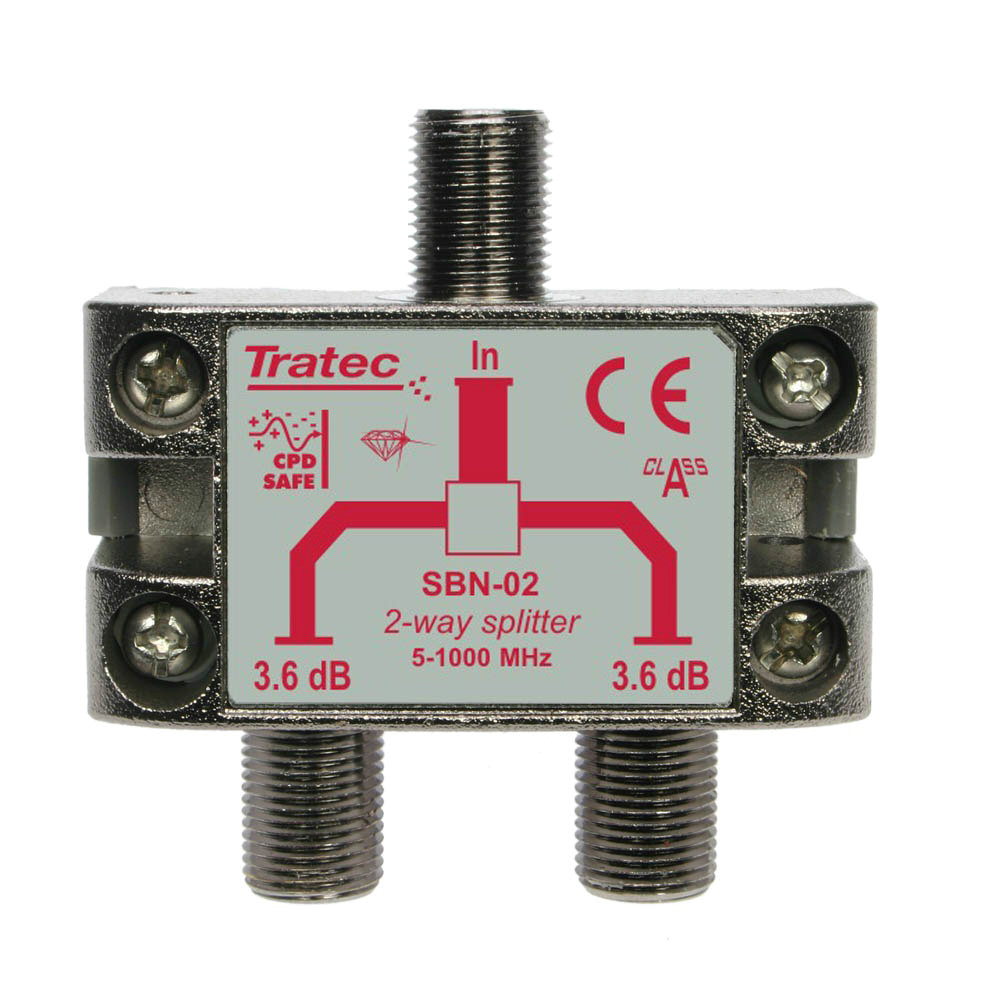

Verdeler worden gebruikt om RF signalen te verdelen of samen te voegen. Verdelers verdelen het binnenkomende RF-signaal in gelijke delen. Door het opdelen van RF ingangssignaal zal op de uitgangen van de verdeler het RF signaal met ongeveer de helft (3 dB) worden verzwakt. Het RF-signaal verlies op de uitgangen wordt uitgedrukt in in dB's. Hiernaast twee afbeeldingen van een 'tweeweg symetrische verdelers' ook wel 'tweeverdeler' genoemd. De verdeler rechtsboven wordt in huisinstallaties veel toegepast. De andere verdeler wordt toegepast in straatkasten van het kabeltelevisie netwerk. Hieronder nog een vier en een acht verdeler met respectievelijk 7 dB en 12 dB verdeler demping.

NIET- Symetrische verdelers

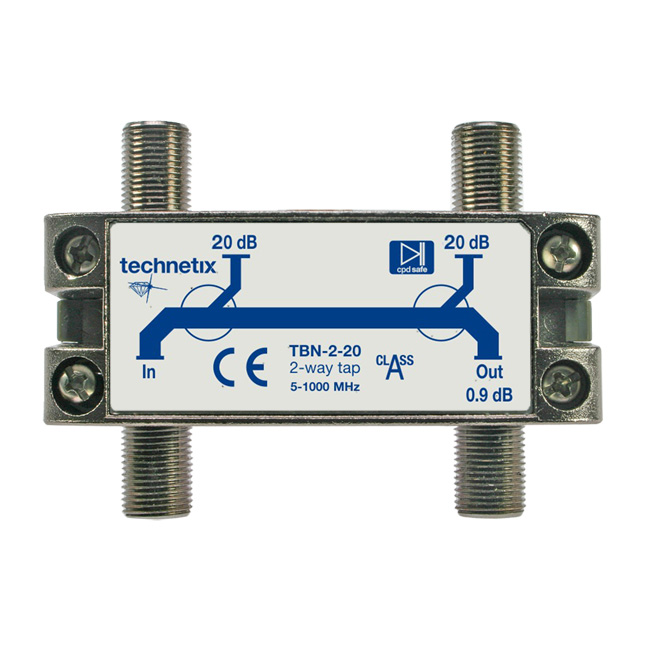

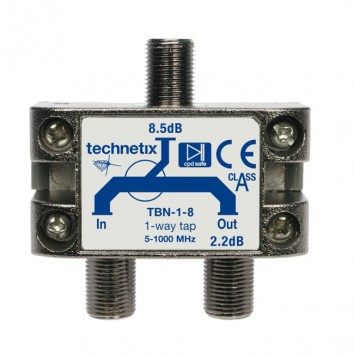

Bij NIET-symetrische verdelers is de verdeling van het RF signaal ongelijk. Dat betekent dat het RF-signaal sterkte op de uitgangen van de verdeler verschillend zijn. Deze verdelers worden ook wel 'aftak elementen' genoemd. Het specifieke kenmerk van aftak elementen is dat  het signaalverleis (de demping) tussen de ingang en één uitgang laag is, tuusen de 0.5 en 3 dB. De andere uitgang(en) kunnen zeer verschillende demping waarden hebben. Aftakelementen worden gebruikt om het RF-signaal van het aan te onderdeel op de aftakking van een juist signaal te  voorzien. Aftakelementen worden ook gebruikt om RF-signalen toe te voegen aan andere RF-signalen. Hieronder een aantal afbeeldingen van aftakelementen zoals die in kabeltelevisie netwerken worden toegepast.

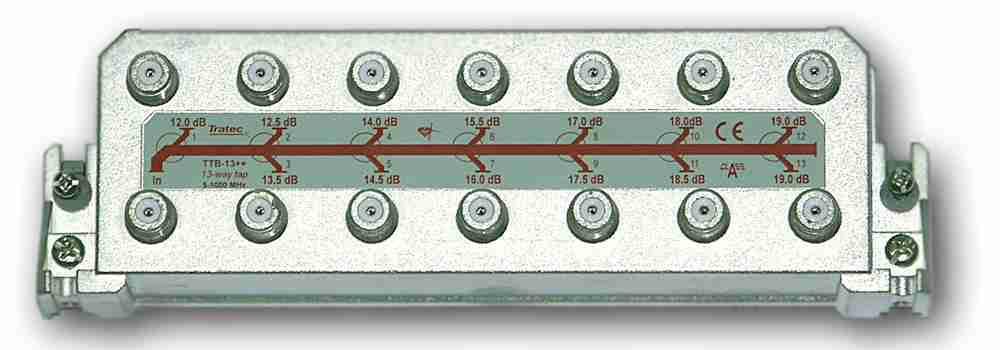

Hieronder een speciaal aftakelement(multitap) die gebruikt wordt  voor het verdelen van RF-signalen, vanaf de eindversterker, via een coax kabel naar de huisaansluitingen. De demping (verlies) waarden  van onderstaand type multitap lopen  van 12 dB tot 19 dB. De verschillende waarden zijn nodig omdat coaxkabels van verschillende lengtes nodig zijn om de huizen te kunnen aansluiten. Op een eindversterker locatie kunnen meerdere multitaps zijn geplaatst. Om dit te kunnen realiseren worden verdelers toegepast.

In Nederland en Belgie worden de netwerk componenten in straatkasten gemonteerd.In meeste kabeltelevisie netwerken van de VS en Europa worden netwerk componenten in de buitenlucht op palen en gevels gemonteerd. Om de netwerk componenten weerbestendig te maken worden ze in een speciale behuizing ondergebracht. Hiernaast een voorbeeld van een weerbestendige verdeler.

Dempers

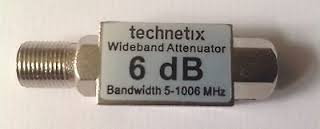

Dempers(verzwakkers) worden gebruikt in situaties waar het RF-signaal moet worden verzwakt om het juiste RF niveau aan het volgende element aan te bieden. Dempers zijn verkrijgbaar in een bereik van 1 dB tot 30 dB.

Filters
Filters worden gebruikt in situaties waar  RF-signalen in een bepaald frequentiegebied moet worden onderdrukt of worden doorgelaten. We kunnen onderscheid maken in laagdoorlaat-, hoogdoorlaat- en band- filters. Onderstaand filter bestaat uit een bandfilter voor het alleen doorlaten  van de FM radio bandbreedte op de R-uitgang. Op de andere uitgang zijn de TV frequenties beschikbaar. Het filter is nodig om ervoor te zorgen dat de radio ontvangst niet wordt verstoord door de aangeboden TV en Internet signalen. Het filter is en wordt veel in huisinstallatie toegepast

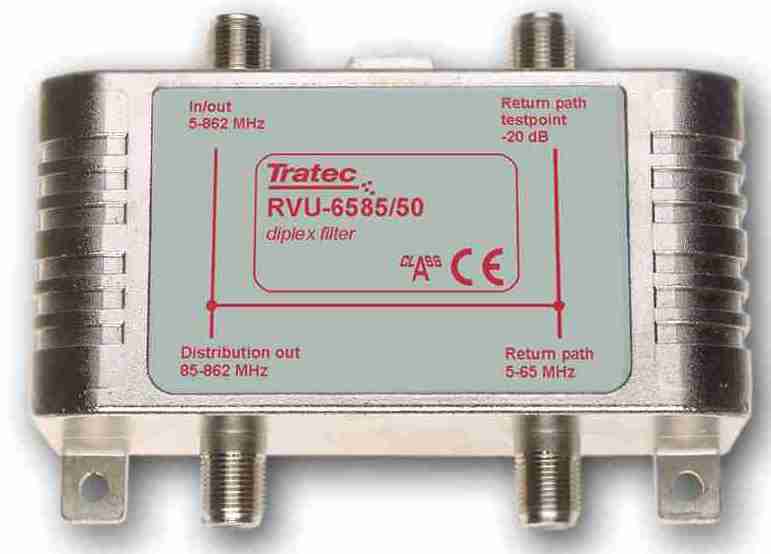

Een speciaal filter is het 'diplexfilter', dit filter is eigenlijk een combinatie van een laag en hoogdoorlaatfilter. Hieronder links een los te gebruiken diplexfilter. rechts diplexers die toegepast worden in versterkers voor het scheiden van de upstream en downstream bandbreedte.
