Electronica hobby

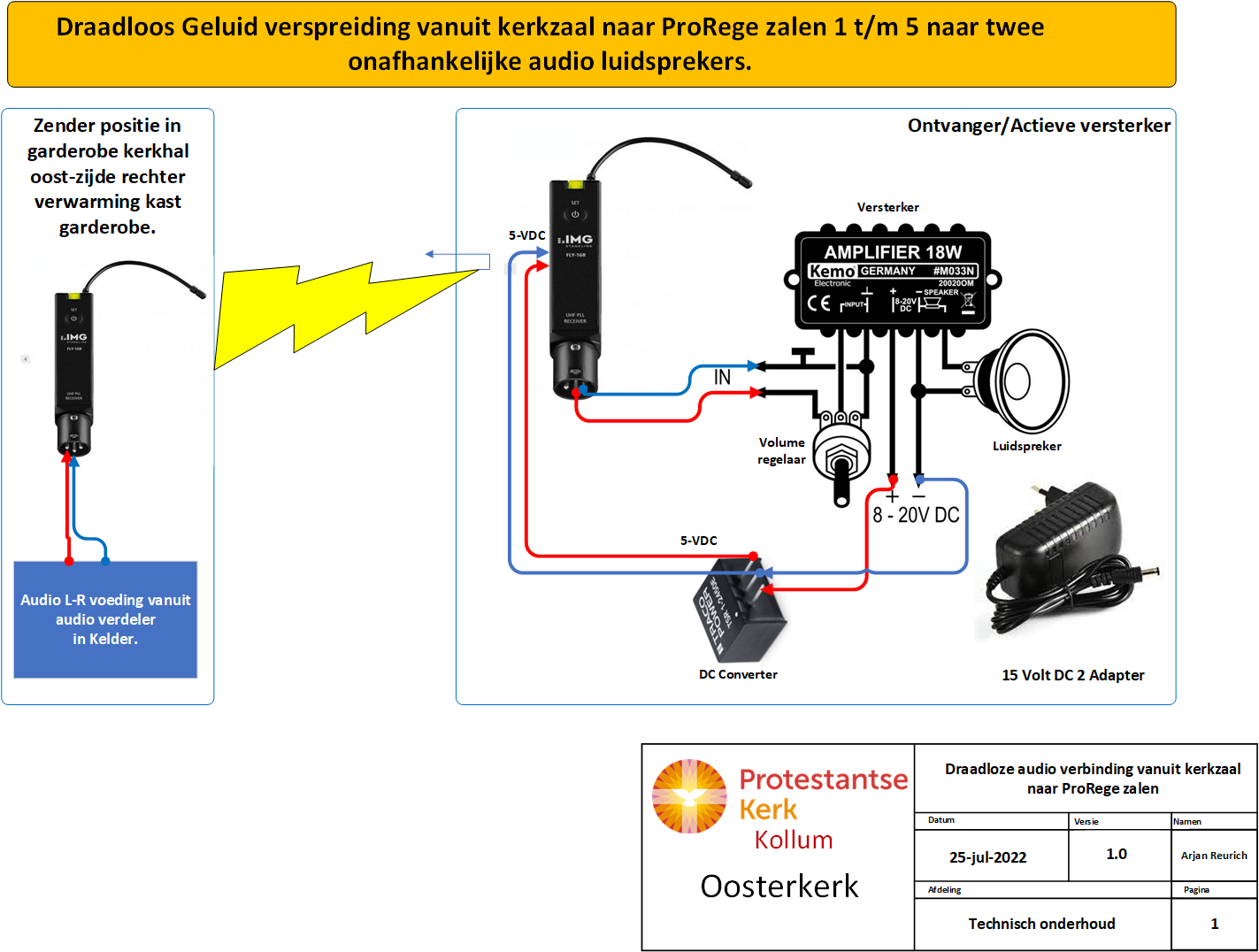

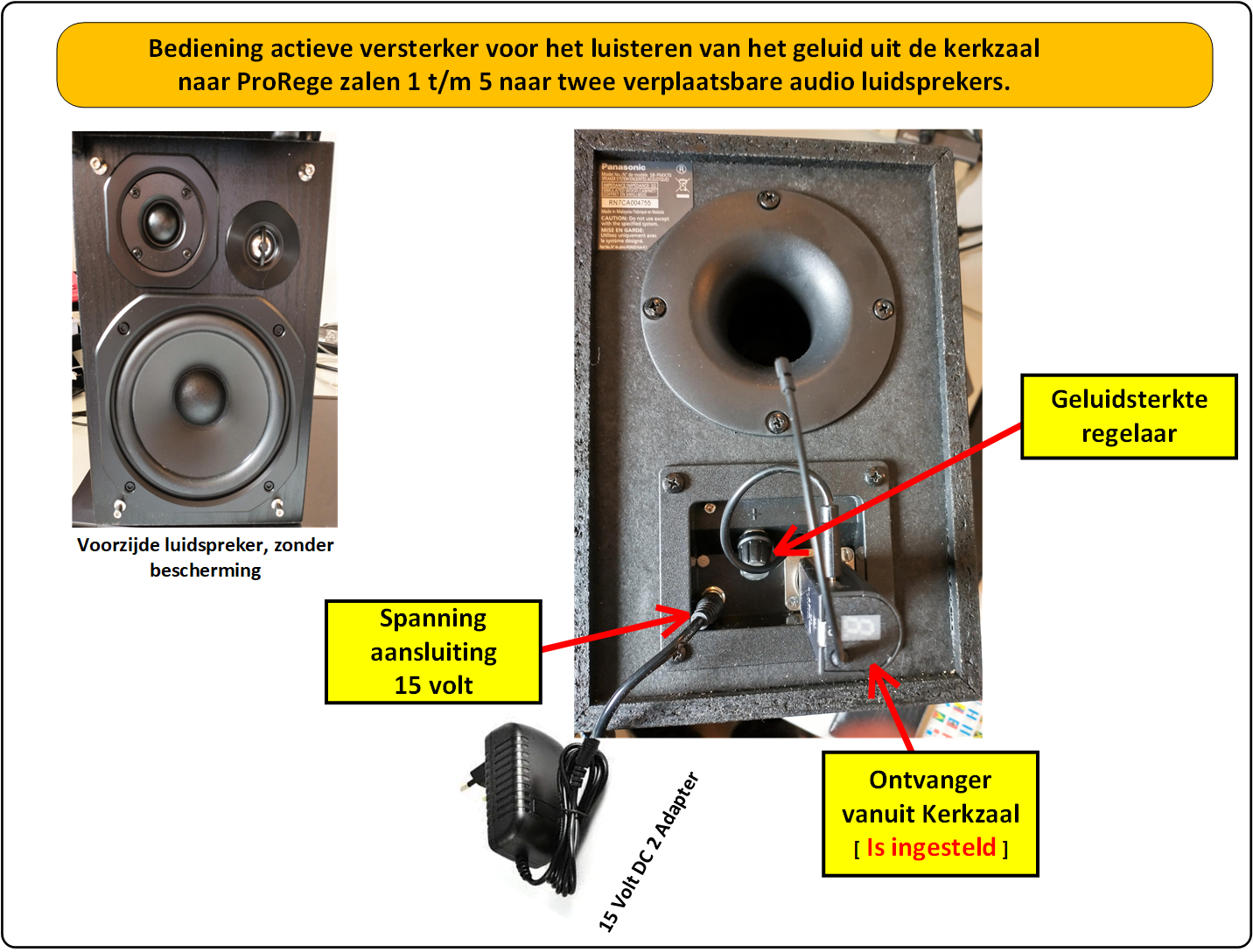

Draadloze audio versterker gemaakt om het geluid in diverse zalen te kunnen meeluisteren. Samengesteld met een zender en ontvanger, vervolgens een versterker,regelaar en voeding. En met een tweedehands luidspreker ingericht.

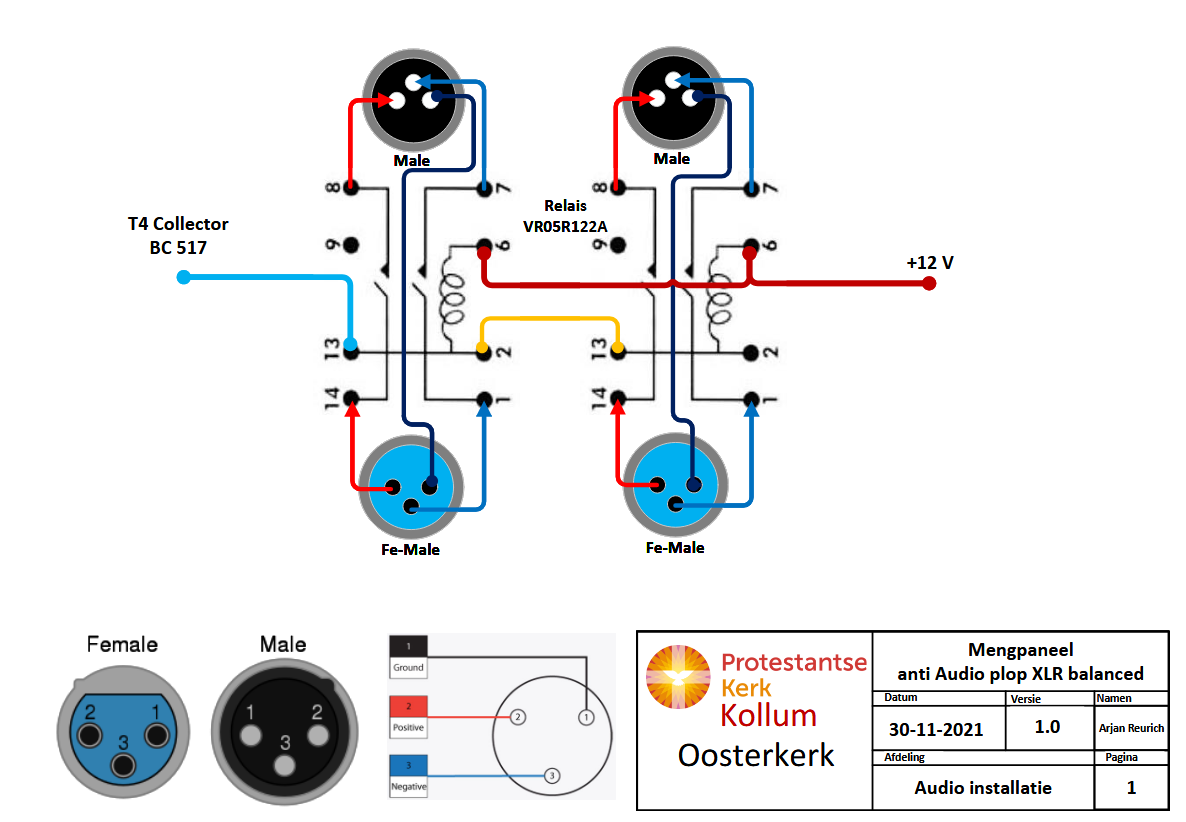

 Anti-plop schakeling met HAL relais en XLR connectors

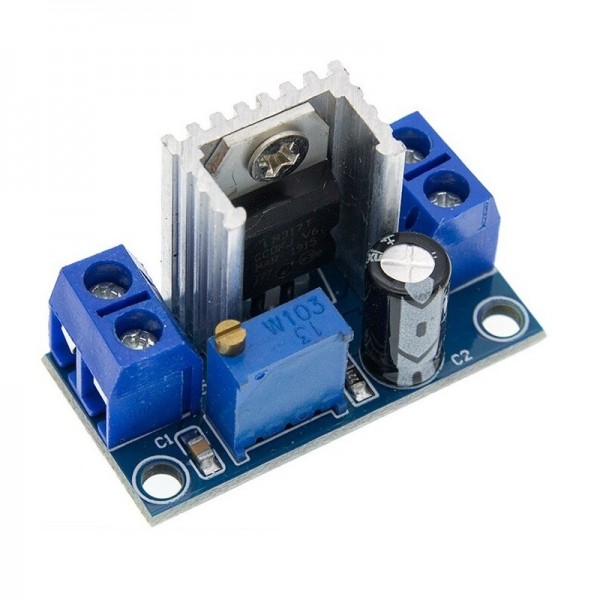

Een simpele verstelbare lineaire spanningsregelaar. https://www.tinytronics.nl/nl

Specificaties:

  • Ingangsspanning: 4.25 - 40V DC
  • Uitgangsspanning: 1.25 - 37V DC (ingangsspanning - 2.5V)
  • Maximale uitgangsstroom*: 1.5A (2.2A piek)
  • Module type: Lineaire spanningsregelaar
  • Veiligheidsfeatures:
    • Kortsluitingsbeveiliging: Ja
    • Polariteitsbeveiliging: Nee (let dus goed op de + en - tijdens het aansluiten van de module)
  • Oververhittingsbeveiliging: Ja (output wordt automatisch uitgezet bij oververhitting)
  • Werktemperatuur: 0 - 125°
  • 1x LM317 Verstelbare Spanningsregelaar Module 1A

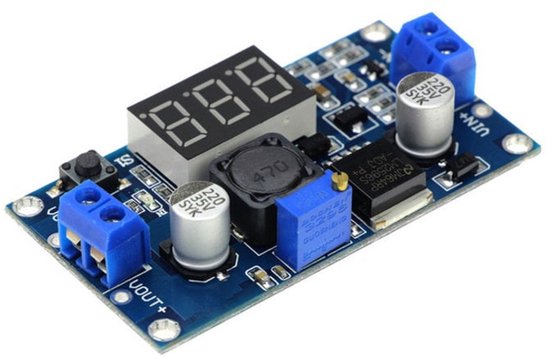

LM2596S Instelbare Step-Down 4-40V -> 1.25-37V met Voltmeter Display. https://www.otronic.nl

  • Ingangsspanning 4,0 ~ 40V. (Ingangsspanning moet hoger zijn dan de uitgangsspanning van 1,5 V of meer)
  • Instelbaar uitgangsspanningsbereik van 1,25V ~ 37V traploos instelbaar. (Ingangsspanning moet hoger zijn dan de uitgangsspanning van 1,5V)
  • Uitgangsstroom 3A, aanbevelingen binnen 2.0A gebruik, hoge stroom nodig om de warmteafvoer te verbeteren.
  • Uitgangsvermogen 20W, 15W, verbeter de warmteafvoer.
  • Hoge conversie-efficientie, gemiddeld 88% (efficientie en de ingangs- en uitgangsspanning, stroom, drukgerelateerd)
  • Met beveiliging tegen omgekeerde polariteit

Afmetingen
Lengte: 6,5cm
Breedte: 3,5cm
Hoogte: 1,2cm

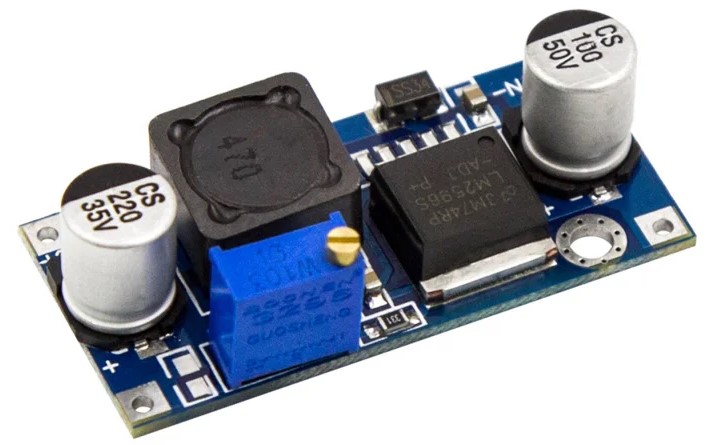

Regelbare Step-down Module 3-40VDC naar 1.5-35VDC LM2596. https://www.otronic.nl

Met de LM2596 step-down module kan je een DC input spanning tussen de 3V en 40V omzetten naar een regelbare DC output spanning van 1.5V tot 35V. De LM2596 module stabiliseert de uitgangsspanning en blijft stabiel zolang als de ingangsspanning niet lager is dan 10% boven de uitgangsspanning. Dit kan handig zijn bijvoorbeeld bij het voeden van elektronische apparaten die werken op een lagere spanning dan de standaard voedingsspanning. De LM2596 module is uitgerust met een potentiometer waarmee de uitgangsspanning gemakkelijk kan worden aangepast.

De module heeft een uitgangsstroom van maximaal 3A bij een efficiëntie tot 92%. De LM2596 beschikt over ingebouwde beschermingsfuncties (zoals tegen oververhitting, overstroom en kortsluiting) om ervoor te zorgen dat jouw apparatuur veilig wordt gevoed.

Technische specificaties:
- Ingangsspanning: 3V - 40V DC
- Uitgangsspanning: 1.5V - 35V DC (regelbaar)
- Maximale uitgangsstroom: 3A
- Efficiëntie: tot 92%
- Ingebouwde beschermingsfuncties (oververhitting, overstroom, kortsluiting)
- Afmetingen: 43mm x 21mm x 14mm

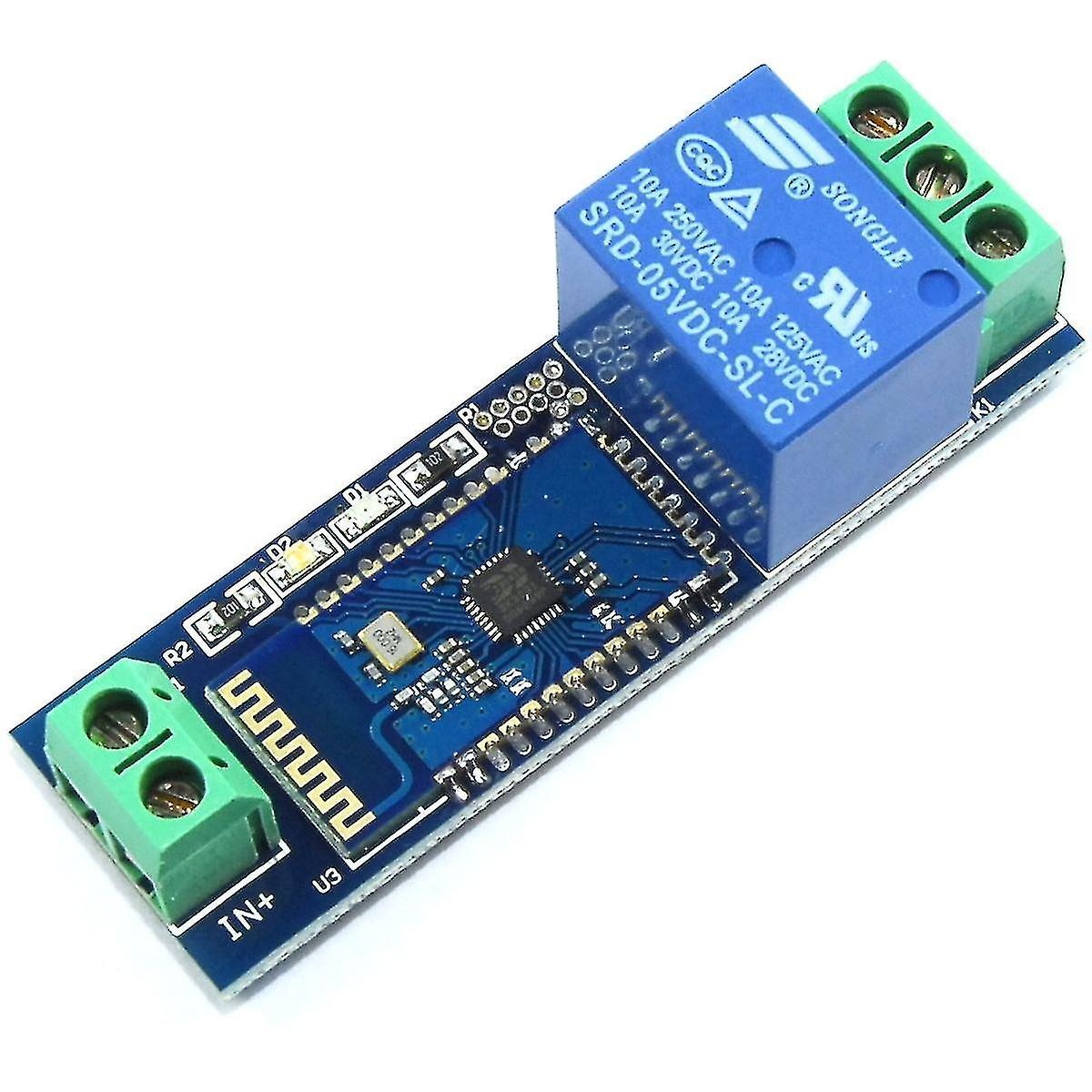

5V 1 Kanaal Bluetooth Relais Module.   https://www.pcfelectronics.nl



De single channel Bluetooth relais module bevat een 1 kanaal 5V / 10A relais module en spp-c Bluetooth .-*-`*-seriële poort slave module. De poort stuurt instructies om schakelaar van de relais via de mobiele telefoon app. Het is een nieuwe en gewijzigde versie, meer praktische en meer stabiele prestaties.

Functie beschrijving
1. Onboard hoge prestaties MCU en spp-c Bluetooth 2.1 slave module;
2. zorg Bluetooth relais controle app;
3. Control afstand: 10M (open omgeving);
4. Working voltage: DC12V;
5.Een on-board 12V, 10a / 250V, AC10A / 30V DC relais, die kan worden getrokken voor 100000 keer continu, met diode lekkage  bescherming en korte responstijd;
6. Onboard Bluetooth status indicator en relais indicator;
7. UART debugging interface is gereserveerd, die kan worden gebruikt om wijzigen Bluetooth pairing wachtwoord, etc.
8. Board grootte: 62*20MM

1. sluit de voeding: de in + en in-van de module zijn respectievelijk verbonden met de positieve en negatieve polen van 5V
2. app te controle 1-weg relais. Er zijn twee apps beschikbaar: een is een speciale app voor Bluetooth relais ontwikkeld door elsai            elektronica, en de andere is een algemene app gedownload van Android toepassing mall.
2.1. Instructies voor gebruik van speciale app voor Bluetooth relais:
2.1.1 installeren de "lcbs test programma" app en Bluetooth seriële poort transmissie tool op de Android mobiele terminal. Open de            app en klik op "zoeken". De standaard Bluetooth namen zijn algemeen bta-o4, jdy-30, spp-c, enz. sluit de mobiele telefoon naar            de Bluetooth module, voer het wachtwoord en klik OK (de initiële wachtwoord is 1234). Na de verbinding succesvol is, de blauwe          licht verandert van langzaam knipperen om constant op, en klik vervolgens op de doos om schakelaar van de relais.

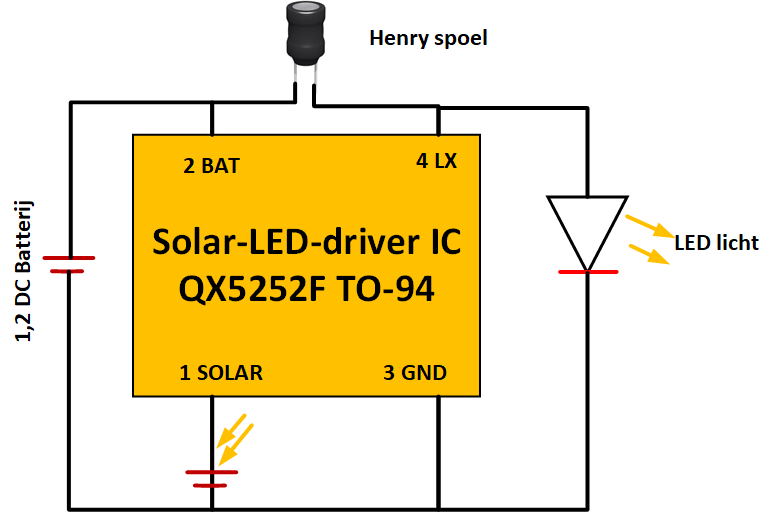

Solar-LED-driver IC QX5252F TO-94.   Datablad-ic-qx5252f-to-94

Tuinverlichting met 1,2 AA oplaadbare batterij, Zonnecellen laders en LED verlichting gaat aan als de schemering ingaat en in de ochtend gloren gaat het licht uit.
