Coaxkabel

Coax kabels

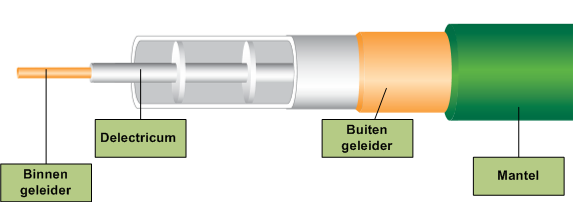

In bovenstaande tekening is de contstructie van een bamboe kabel type coax-3 weergegeven. De 'Binnen geleider' is uitgevoerd in blank koper, het 'Diëlectricum' bestaat uit transparant polyethyleen (PE) met schotjes en daartussen lucht. De 'Buitengeleider' bestaat uit blank koper en de 'Mantel' uit  groen polyethyleen (PE). De kabel dankt zijn naam 'bamboe' aan de schotjes die voelbaar en soms zichtbaar zijn op de mantel en daardoor gelijkenis vertoont met de bamboe plant. De benaming van de typen coaxkabels is afgeleid van de demping in dB's bij een lengte van 100 meter en een frequentie van 230 MHz. Een coax-3 kabel heeft dus een demping van 3 dB bij de genoemde waarden. De 'bamboe' contructie wordt gebruikt voor coax 1.5, coax-2, coax-3 en coax-6 typen.

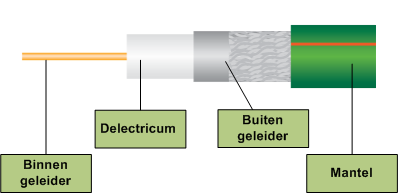

Voor coax-9, coax-10 en coax-12 typen wordt geen bamboe constructie toegepast, maar is het diëlectricum massief polyethyleen (PE). Deze typen worden ook wel 'vol' PE genoemd. Voor een extra goede afscherming wordt er om de buitengeleider nog een koperen gaasje 'brading' om de buiten geleider gelegd. Voor de buiten geleider en de brading wordt, naast koper, ook aluminium of legeringen toegepast. Voor extra afscherming wordt de binnenzijde van de mantel soms ook van aluminium of legering voorzien.

Toepassingen

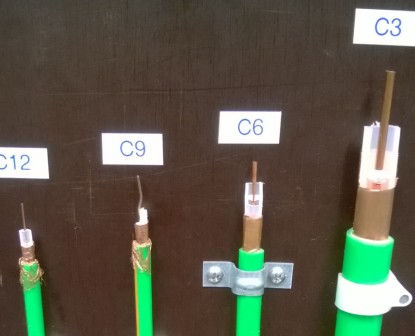

Tegenwoordig worden coaxkabels nog steeds toegepast in nieuwbouw en renovatie van telecommunicatie infrastructuur. In HFC netwerken wordt al sinds de jaren zeventig gebruik gemaakt van coaxkabel technieken voor het tranporteren van televisie en radio programma's over korte afstanden. Later is daar internet en telefonie datatransport bijgekomen. In het hoofdstuk Coaxnetwerk projectie leest u waar welke typen coaxkabel worden toegepast. Naast bamboe typen kabels zijn er ook vele varianten met een ander type  diëlectricum en daardoor iets andere eigenschappen.

Demping coaxkabels
De vermogensafname (demping) in coaxkabels wordt bepaald door de gebruikte frequentie, het type coaxkabel en de toegepaste lengte. De demping in coaxkabels wordt uitgedrukt in dB's. Naarmate de frequentie hoger wordt treed er meer vermogensverlies op in de coaxkabel. De diameter van een coaxkabel bepaald meestal de hoeveelheid vermogensverlies per meter.

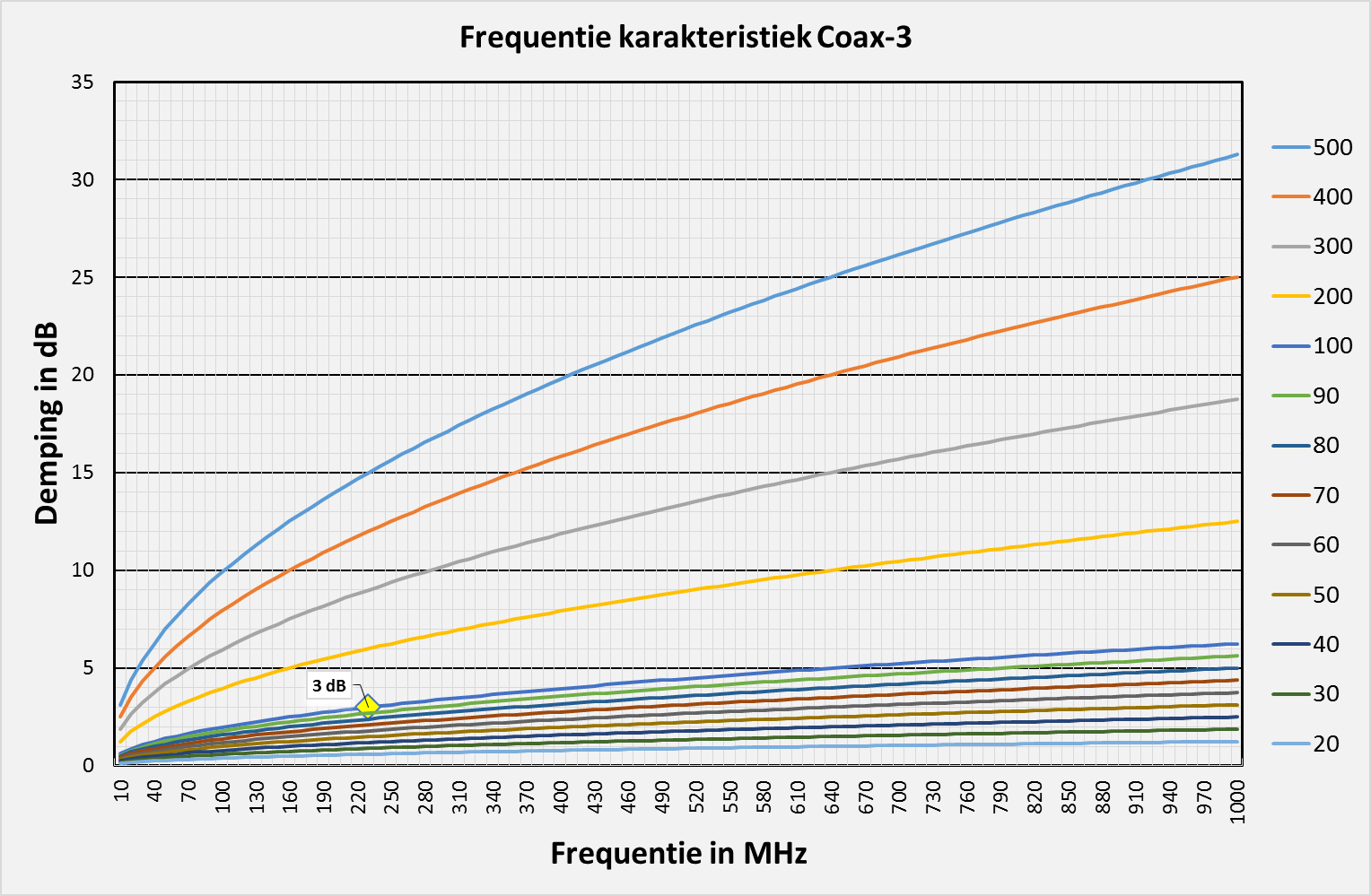

De dempingspecificatie (DmpSpec) van coaxkabels wordt opgegeven per 100 meter bij een genormeerde frequentie van 230 MHz. Een 100 meter coax-3 kabel dempt dus 3 dB bij 230 MHz. Een coax-9 kabel dempt 9 dB bij 100 meter op 230 MHz. Met de formule [ Demping = ((DmpSpec x Wortel((Freq-X)/230 MHz))/100 meter) x Len-X ] kan bij elke frequentie (Freq-X) en lengte (Len-X) de demping worden uitgerekend. Hieronder een tweetal grafieken met de theoretische dempingen bij diverse kabellengtes en een frequentie tussen de 10 en 1000 MHz.

De dempingsgrafieken zijn bepaalde aan de hand van de theoretische formule. In de leverancier specificaties van coaxkabels worden bij een aantal frequenties de dempingswaarden bij 100 meter opgegeven. Deze dempingswaarden wijken af van de theoretische berekende dempingswaarde. Dit wordt veroorzaakt door de constructie van de kabel en de toegepaste materialen. Voor aantal coaxkabels zijn hieronder de specificatie weergegeven.

Voortplantingssnelheid (verkortingsfactor)
Bij transport van signalen door de ether, coaxkabel en glasvezel neemt de snelheid en de sterke van het signaal af. De snelheidsafname wordt bepaald door de zogenaamde verkortingsfactor van het transport medium. De verhouding tussen de werkelijke voortplantingssnelheid en de lichtsnelheid noemen we de verkortingsfactor. De snelheidsafname in vacuüm is het laagst (299792458 m/s) en wordt als referentiewaarde gehanteerd voor het bepalen van de verkortingsfactor. De meest toegepaste coaxkabels in HFC netwerken zijn van het type 'bamboe' en hebben een gemiddelde verkortingsfactor van 0,85. In de tabel hieronder staan de verkortingsfactoren voor de diverse typen coaxkabels.
